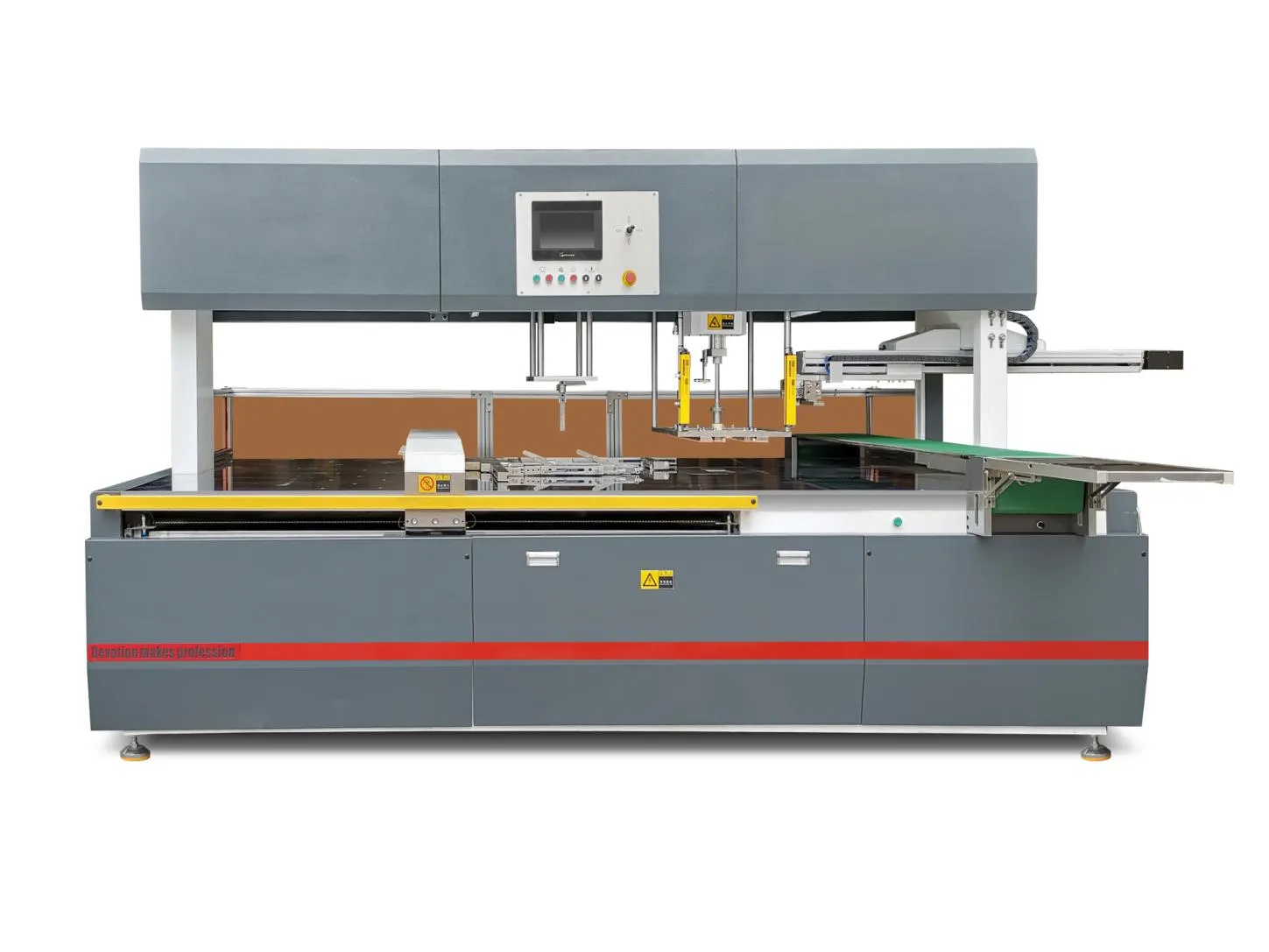

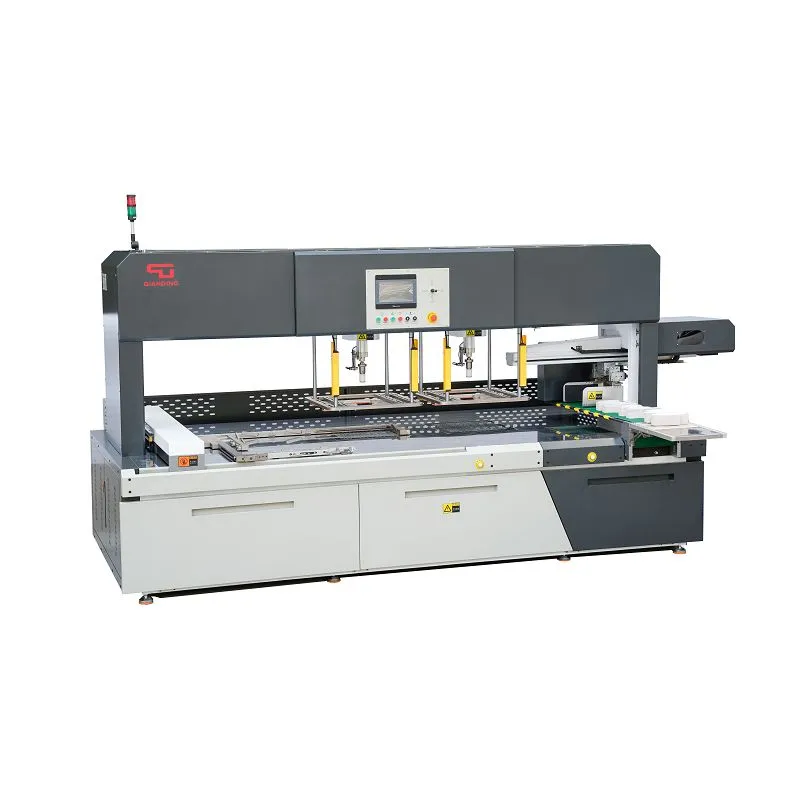

QianDing (Hongtai) HTQF-1080CTR Automatische Abisoliermaschine
Miteinander ausgehen:
|
ZITAT |
||||
|
Modell |
||||
|
MENGE |
||||
|
Anhänger |
||||
|
Zahlung |
T/T |
|||
|
Hafen |
||||
|
Anmerkungen: 1. 30% für Anzahlung, 70% vor Lieferung. 2. Das Angebot ist 1 Monat gültig. |
||||
Modell: HTQF-1080CTR
Unübertroffene Produktionsleistung
Dies ist nicht nur eine Stripping-Maschine,-es ist ein Game-Changer für die Produktion-. Durch die Integration von aDoppelarbeitstisch, Manipulatorarm und rotierender FormkopfHTQF-1080CTR automatisiert den ehemals arbeitsintensivsten und fehleranfälligsten Prozess beim Stanzen.
- Reduzieren Sie die Arbeitsabhängigkeitdrastisch
- Beseitigen Sie inkonsistente Abisolierqualität
- Beschleunigen Sie den Durchsatzohne Kompromisse bei der Genauigkeit einzugehen
Fabriken, die diese Maschine einsetzen, rüsten nicht nur auf-sie stürzen sich in eine neue Ära der Effizienz.
Revolutionäres Design und Technik
Ein-Seitenunabhängige Basis
Keine sperrigen Portalrahmen mehr. Unser Design bietet Ihnen:
- Maximale Zugänglichkeit für die Installation und Wartung der Form
- Platzsparender-Betrieb
- Ein optimierter Arbeitsablauf, der die tägliche Produktion beschleunigt

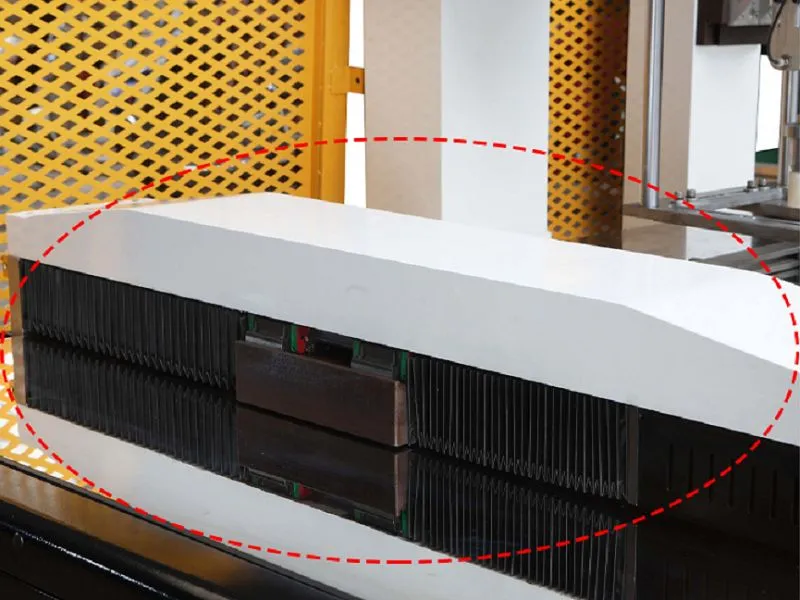

Präzisionsmobileinheit mit verstecktem Servomotor
Der versteckte Servomotor und die Präzisionskugelumlaufspindel sorgen für eine so genaue Stapelpositionierung, dass sie mit den anspruchsvollsten High-End-Systemen mithalten kann. Das Ergebnis?
- Sauberere Abisolierkanten
- Minimale Nacharbeit
- Perfekte Ausrichtung, Charge für Charge
Integration von Manipulatorarm und rotierendem Kopf
Der HTQF-1080CTR ist ausgestattet mit:
- Manipulatorarm HTQF-1400: 1400 mm Reichweite, Spannweite 30–180 mm, Belastung bis 1,5 kg, Geschwindigkeit bis 50 m/min
- Rotierender Formkopf HTQF-1080T: 0–180 Grad Drehung, 10–80 Grad/Sek., vollständig synchronisiert mit dem Produktionszyklus
- Diese Kombination ermöglicht der MaschineBewältigen Sie komplexe Produktgeometrien und das Abisolieren von Innenlöchern, etwas, was gewöhnliche Maschinen nicht leisten können.
Intelligentes Hydraulik- und Steuerungssystem
- Der vollständig einstellbare Hydraulikdruck passt sich unterschiedlichen Materialstärken und -gewichten an

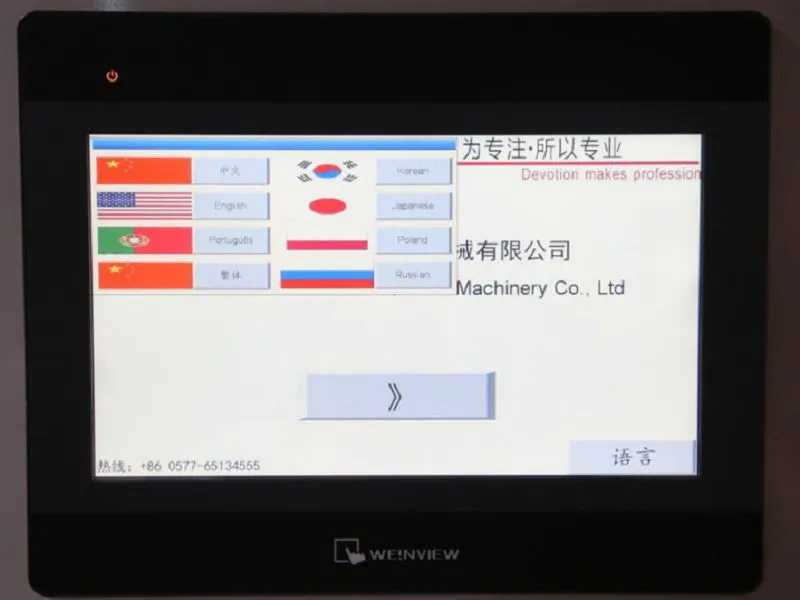

- Touchscreen-HMI unterstütztbis zu 8 Sprachen, was die Verwaltung mehrerer-Betreiber vereinfacht

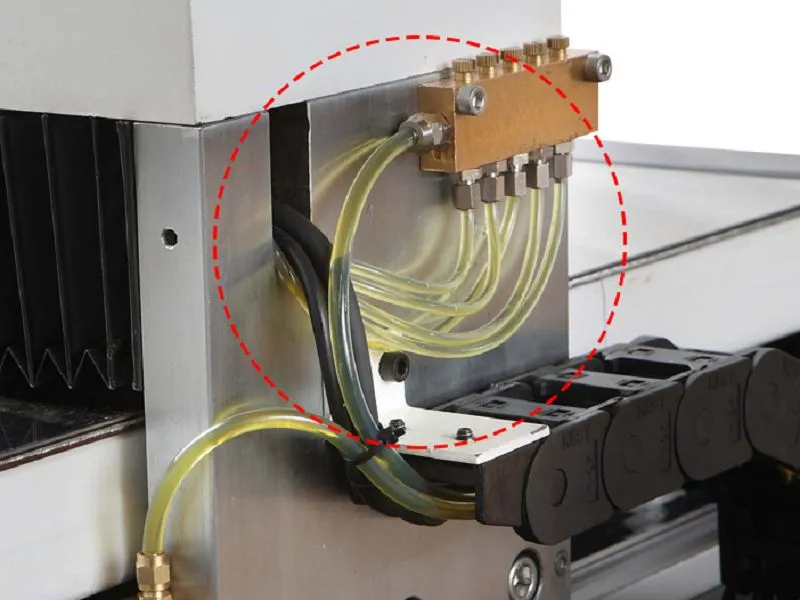

- Die automatische Schmierung gewährleistet einen kontinuierlichen Hochgeschwindigkeitsbetrieb ohne Komponentenverschleiß
|
Elektrische Konfigurationn |
|||
|
Artikel |
Modell |
Marke |
Markenherkunft |
|
Gleichstromversorgung |
NES-100-24 |
Schneider |
Französisch |
|
Relais |
RXM2AB2BD(DC240V) |
Schneider |
Französisch |
|
AC-Schütz |
LC1-0910 |
Schneider |
Französisch |
|
Thermisches Überlastrelais |
3UA59(6,3-10A) |
Schneider |
Französisch |
|
Taste |
XB2BA11C |
Schneider |
Französisch |
|
4-Positionen-Schalter |
XD2PA24CR |
Schneider |
Französisch |
|
Knopf |
XB2BD2C |
Schneider |
Französisch |
|
Näherungsschalter |
XS212BLNBL2C |
Schneider |
Französisch |
|
Servomotor |
F-H08AF2 |
Evta |
China |
|
Thermisches Überlastrelais |
3UA5240-1K |
Siemens |
Deutschland |
|
Leckageschutz-Luftschalter der allgemeinen Stromversorgung |
BKN-D16-3 |
GL |
Südkorea |
|
Auslaufschutz-Luftschalter mit unabhängiger Stromversorgung |
BKN-D6-1 |
GL |
Südkorea |
|
Touch-Screen |
10.4'' |
Weinview |
Taiwan |
|
Mikro-computergesteuerter Controller |
SYSMAC CP1E |
OMRON |
Japan |
|
Technische Parameter der Maschine |
|
|
Modell |
HTQF-1080C (Doppelarbeitstisch) |
|
Maschinenbodengröße mm |
3790×1930×2018 |
|
Maximale Stapelgröße (x) × (y) mm |
1050×720 |
|
Maximale Stapelhöhe mm |
100 |
|
Mindeststapelhöhe mm |
40 |
|
Mindeststapelgröße (x) × (y) mm |
500×400 |
|
Arbeitstischhöhe mm |
850 |
|
Maximale Probenahme mm |
440×440 |
|
Mindestprobenahme mm |
50×50 |
|
Schnellste Abholung (Zeiten/Min.) |
15-22 |
|
Max. Kraft (bar) |
70 |
|
Luftverbrauch L/min |
3 |
|
Maximale Leistung |
4,85 kW/n 380 V |
|
Nettogewicht |
3T |
|
Packungsgröße mm |
3900×2050×2150 |
|
Bruttogewicht |
3.2T |
Maßzeichnung in drei Ansichten des HTQF-1080C (ohne Manipulatorarm)
|
Technische Parameter der rotierenden Form |
|
|
Modell |
HTQF-1080T |
|
Reise |
0-180 Grad |
|
Drehzahl |
10-80 Grad/Sekunde |
|
Luftverbrauch |
1 l/min |
|
Luftquelle |
4-7 bar |
|
Versorgungsspannung |
220V, 50HZ |
|
Stromverbrauch |
0,75 kW |
|
Technische Parameter des Manipulatorarms |
|
|
Modell |
HTQF-1400 (für 1080R) |
|
Reise |
1400 mm |
|
Spannbereich |
30-180 mm |
|
Klemmgewicht |
50 -1500 g |
|
Leerlaufgeschwindigkeit |
5-50 m/Minute |
|
Luftquelle |
4-7 bar |
|
Luftverbrauch |
1 l/min |
|
220V, 50HZ |
|
|
Stromverbrauch |
0,4 kW |
|
Nettogewicht |
200 kg |
|
Technische Parameter der Maschine |
|
|
Modell |
HTQF-1080CTR (Doppelarbeitstisch) |
|
Maschinenbodengröße mm |
4290×2490×2018 |
|
Maximale Stapelgröße (x) × (y) mm |
1050×720 |
|
Maximale Stapelhöhe mm |
100 |
|
Mindeststapelhöhe mm |
40 |
|
Mindeststapelgröße (x) × (y) mm |
500×400 |
|
Arbeitstischhöhe mm |
850 |
|
Maximale Probenahme mm |
440×440 |
|
Mindestprobenahme mm |
50×50 |
|
Schnellste Abholung (Zeiten/Min.) |
15-22 |
|
Max. Kraft (bar) |
70 |
|
Luftverbrauch L/min |
4 |
|
Maximale Leistung |
6 kW/n 380 V |
|
Nettogewicht |
3.2T |
|
Packungsgröße mm |
3900x1950x2200 |
|
Bruttogewicht |
3.4T |
Maßzeichnung in drei Ansichten des HTQF-1080CTR (einschließlich Manipulatorarm)
|
Werkzeugschrank |
|
|
Name: |
Menge: |
|
Bandmaß |
1 |
|
Kopf drücken |
1 |
|
Schlitzschraubendreher |
1 |
|
Kreuzschraubendreher |
1 |
|
Schrauben und Muttern |
Viele |
|
Schwämme |
Viele |
|
Verstellbarer Schraubenschlüssel |
1 |
|
Fingerhutform |
Ein Satz |
|
Druckplatte |
14 |
|
Innensechskantschlüssel |
Ein Satz |
|
Gabelschlüssel |
1 |
FAQ
F1: Wofür ist die HTQF-Serie konzipiert?
A: Die HTQF-Serie-wie HTQF-1080BRRP, HTQF-1080CTR und HTQF-1080TRP ist für die automatische Entfernung von Stanzabfällen konzipiert. Es ist ideal für Etiketten, Anhänger, Pappbecher, Medikamentenverpackungen, Weinkartons und Kosmetikschachteln.
F2: Warum ist die Automatisierung beim Abisolieren so wichtig?
A: Das manuelle Entfernen ist arbeitsintensiv, inkonsistent und fehleranfällig. Durch die Automatisierung dieses Prozesses werden die Arbeitskosten gesenkt, die Ausgabequalität stabilisiert und die Produktionseffizienz erheblich verbessert.
F3: Wie behält die Maschine die Abisoliergenauigkeit bei?
A: Die Maschinen verfügen über einen versteckten Servomotor in Kombination mit einem Kugelumlaufspindelsystem, das eine präzise und wiederholbare Stapelpositionierung gewährleistet. Dies sorgt für sauberere Kanten, minimiert Fehler und reduziert die Nacharbeit, was für High-End-Verpackungen von entscheidender Bedeutung ist.
F4: Wie unterscheidet sich ihr struktureller Aufbau von herkömmlichen Abisoliermaschinen?
A: Im Gegensatz zu Maschinen mit Portalrahmen- verfügt der HTQF-1080CTR über eine einseitig unabhängige Standbasis für die Forminstallation. Dies spart Platz im Werk, verbessert die Zugänglichkeit für den Bediener und ermöglicht eine schnellere Einrichtung und Wartung der Form.
F5: Wie wird die Abisoliergenauigkeit erreicht?
A: Die Maschine verwendet einen versteckten Servomotor in Kombination mit einem Kugelumlaufspindelsystem, was eine präzise und wiederholbare Stapelpositionierung ermöglicht. Dies führt zu sauberen Kanten, weniger Fehlern und minimaler Nacharbeit.
F6: Kann es mehrere Produkttypen und Materialien verarbeiten?
A: Ja. Das einstellbare Hydrauliksystem ermöglicht eine präzise Steuerung des Abstreifdrucks für unterschiedliche Materialstärken, -größen und -gewichte-von dünnen Etiketten bis hin zu schweren Kartons-ohne die Produkte zu beschädigen.
F7: Welche Rolle spielt der Manipulatorarm?
A: Der Manipulator HTQF-1400 automatisiert die Materialhandhabung mit einem Verfahrweg von 1400 mm, einem Klemmbereich von 30–180 mm und einer Last von bis zu 1500 g. Dies reduziert den manuellen Aufwand, verbessert den Arbeitsablauf und sorgt für eine konsistente Handhabung.
F8: Wie verbessert der rotierende Formkopf die Funktionalität?
A: Der rotierende Kopf HTQF-1080T ermöglicht eine Drehung von 0–180 Grad bei 10–80 Grad/Sek. Dadurch kann die Maschine Produkte mit Innenlöchern oder komplexen Layouts verarbeiten, die manuell nur schwer oder gar nicht möglich wären.
F9: Wie unterstützt es eine hochwertige Verpackungsqualität?
A: Präzise Positionierung, Manipulatorhandhabung und einstellbarer Hydraulikdruck sorgen für sauberes, präzises Abstreifen, geeignet für Pharma-, Kosmetik- und Premiumverpackungen.
F10: Wie wird die Sicherheit gewährleistet?
A: Die Maschine verfügt über einen Sicherheitszaun, einen Not-Aus-Schalter und visuelle Bedientasten, die den Bediener schützen und gleichzeitig die industriellen Sicherheitsstandards erfüllen.
